一、应用背景及应用范围

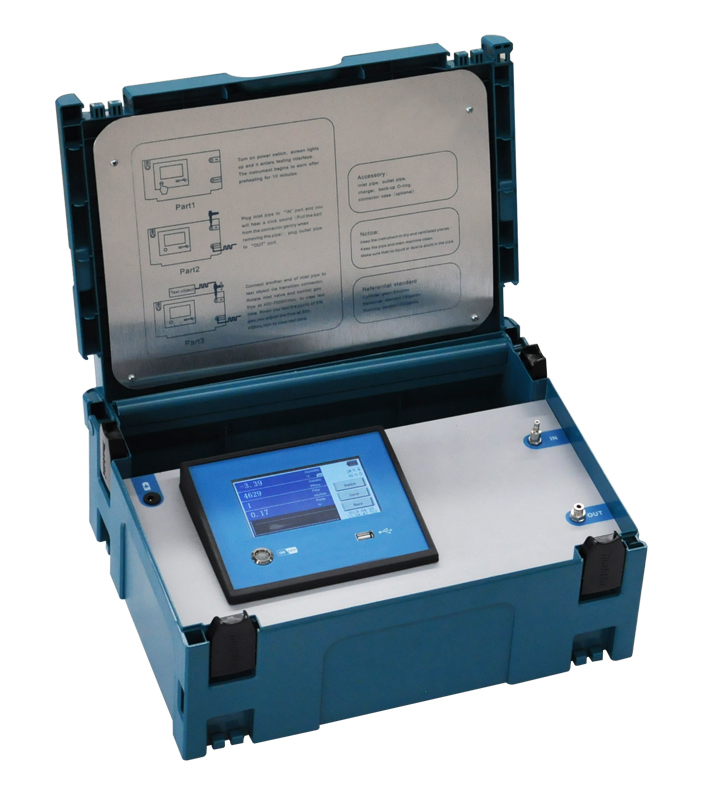

SPDSF-II SF6 气体综合分析仪是集 SF6 湿度（露点）、SF6 纯度测试以及 SF6 气
体分解物测试于一体，将原来要用三台仪器才能实现的功能，集中在一台仪器。一次现场测
量，即可完成所有指标检测，大大节省了设备中的气体，同时减少用户的工作量，提高了工
作效率。
SPDSF-II SF6 气体综合分析仪之所以有优秀的性能，是因为采用速慧（smart quick）
智能化电力测试系统（软著登字第 1010215 号、商标注册号 14684781），HVHIPOT 公司
引进国际先进的检测技术研发生产，全部采用了国外最优秀的传感器；湿度（微水）采用稳
定并且可靠的芬兰维萨拉、纯度采用德国 Smart-GAS NDIR 原理传感器，分解物测试采用
瑞士曼巴波传感器。彩色液晶显示，实时显示各种参数，全程傻瓜式的操作，内置充电电池，
交直流两用。
二、引用标准
1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则
2、国电公司 72 号附件 3[1999] 高压开关设备质量监督管理办法
3、GB/T 17626 电磁兼容试验和测量技术
4、GB/T 2423 电工电子产品环境试验
5、DL/T596 电力设备预防性试验规程
6、GB/T 6388 运输包装收发货标志
7、GB/T 18867-2014 电子工业用气体 六氟化硫
8、GB/T8905 六氟化硫电器设备中气体管理和检测导则
9、DL506 六氟化硫气体绝缘设备中水分含量现场测量方法
10、JJG 499-2004 中华人民共和国计量检定规程 精密露点仪
三、技术特点
1. 露点采用可靠的芬兰维萨拉传感器，保证全年漂移量小于±1℃
2. 纯度采用了先进的 NDIR 传感器，能保证全量程精度达到±0.5%FS
3. 采用专利技术的保护气室，测量速度快
4. 全通道高分子材料设计，保证无水分或其它气体挂壁现象，保证测试速度。
5. 采用无油不锈钢体调节阀，确保检测数值的精确度。
6. 组合式机箱配置方案，用户可轻松组合相关仪器和附件。
7. 实现整体打包携带，使用户拥有更加轻松的使用体验。
8. 大功率锂电电源系统，可实现交直流双重供电。
9. 无需现场交流电源，锂电池供电在无需外接电源的情况下持续工作 8 小时以上。
10. 防电磁干扰电路设计，保证产品的可靠性。
11. 重复性好、响应速度快
12. 自带温度补偿功能
13. 交直流两用，内置充电锂电池，自动切换，过充过放保护
14. 斜率自动校准，可以在自检状况下自动对传感器进行校准，保证整机年漂移率小于 1%
15. 5 英寸真彩触摸屏幕，简洁易操作，同界面显示微水、纯度、分解物、流量等数据。
16. 先进的探头保护功能
17. 抗污染、抗干扰
18. 灵敏度高、稳定性好
四、技术指标
SF6 气体微量水分参数：
1、测量方式： 阻容测量原理（芬兰维萨拉 DMT 系列传感器）
2、使用环境温度：-20℃ ~ +60℃
3、测量范围： -80～+20℃（支持 ppmv 等）
响应时间 63％[90％]
+20→-20℃ Td 5s[45s]
4、测量误差： -20→-60 优于±2℃（当露点温度低于 ℃ Td 10s[240s] 0℃，传感器输出为霜点）
5、重复性误差： ±0.5℃
6、分 辨 率： 露点 0.01℃
7、℃，ppm，℃
P20
（带有环境 20℃的露点换算值）
SF6 气体纯度参数：
1、纯度精度：±0.5%FS
2、重 复 性： ±0.5%
分解产物参数：
1、H2S： 1～200PPmv
2、SO2： 1～100PPmv
3、CO： 1～500PPmv
4、灵敏度：0.5 PPmv
气体流量：
1、水分测量：SF6 和其它气体调节在 400～600mL/min
H2 调节在 100～400L/min
SF6 气体纯度测量：300~450mL/min
SF6 气体分解物测量：250～300mL/min
2、流量显示：0~1000mL/min 进口数字流量计
3、氧气压力：≤1MPa
4、探头保护： 不锈钢烧结过滤网
5、工作电压： 110～220VAC，交直流两用
6、储存温度等级：-40～+70℃
7、操作环境：温度： -35～+60℃
：压力： 0～20bar
：样气流速： 无影响
8、其它配置：电子质量流量计
9、锂电池：交直流电两用，自动切换，过充过放保护功能
体积重量：395X295X155，3.9kg
五、验收及技术培训
1．交货后供方须派技术人员指导用户进行 1 次现场实测，以验证仪器性能。
2．卖方应负责对买方进行现场培训，并提供相应的培训资料。
六、技术服务
1．设备的免费质保期不低于 1 年；
2．设备提供终身维护；
3．系统软件终身免费升级；
4．卖方对售后服务的需求必须在 24 小时答复，在 48 小时内提供技术服务；
5．卖方长期为买方提供备件采购和供应服务。
