一、概述

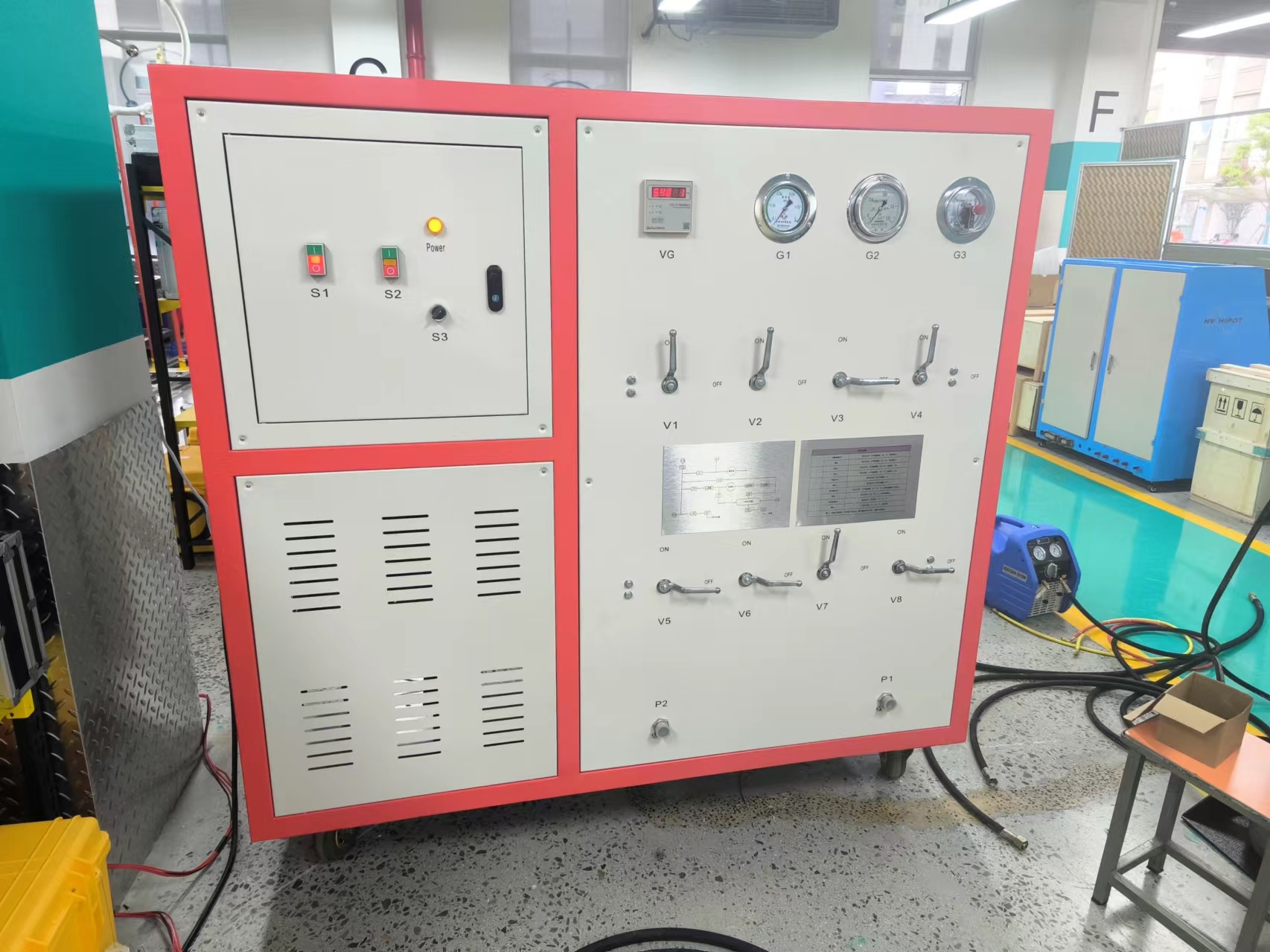

本装置是按照 DL/T662-1999《六氟化硫充气及回收装置》标准生产的，由 SF6 压缩
机、真空泵、真空系统有防回油装置, 冷凝系统、储液罐、净化系统内置可再生干燥过滤器、
尘埃过滤器、球型阀门、真空计以及电气控制，压力探测，温度计及报警装置的控制和仪
表盘等辅助设施等组成。
适用于 SF6 电器，GIS 组合电器 SF6 气体绝缘电器设备的制造厂，使用运行科研等部
门。
二、产品功能
1、对装置本机和 SF6 开关及 GIS 抽真空及真空测量；
2、对液化罐抽真空及真空测量；
3、对装置本身抽真空及真空测量；
4、对 SF6 开关充气；
5、对电器设备中的 SF6 气体进行回收包括水份处理、油份处理；
6、对回收和回充的 SF6 气体进行干燥、净化处理；
7、对 SF6 电器中的 SF6 气体进行回收、液化储存及残压测定；
8、可容纳 200KG 的贮液罐，在设备本体内。
9、对 SF6 气体进行压缩贮存。
10、该装置为移动式。
三、技术参数
主要元件
1、真空泵 v
Model：R060 ---60m3/H 极限真空 0.5Pa
2、压缩机
Model： H220CC 12m3/H
3、净化系统
Model： EMERSON 滤芯、 F—03 吸附剂 配有活化系统。
4、冷却系统
风冷机组 SF6 存储。5、存储罐
200L 容器，安全阀，压力 3.8Mpa 可连接外接气瓶
5、阀门
球阀
6、控制系统
可进行装置的各项操作和仪表监视。
7、连接管道
接口 M27*1.5---M27*1.5 mm 1 根， M20*1.5-mm----气瓶接口 1 根。
技术参数
抽真空速率：60M3/H 真空度： 10Pa
充气速率：8M3/H
回收速率：12M3/H
SF6 回收率：95%左右 终压力：53KPa
工作环境温度：
Upper limit 存储罐：200L 4MPa ：+45℃ ， lower limit：-10℃
回收初压力：8bar
机组重量：650KG
电源 r： 380V±10%， 50HZ
功率：：8kw
四、验收及技术培训
1． 交货后供方须派技术人员指导用户进行 1 次现场实测，以验证仪器性能。
2． 卖方应负责对买方进行现场培训，并提供相应的培训资料。
五、技术服务
1．设备的免费质保期不低于 1 年；
2．设备提供终身维护；
3．系统软件终身免费升级；
4．卖方对售后服务的需求必须在 24 小时答复，在 48 小时内提供技术服务；
5．卖方长期为买方提供备件采购和供应服务。
