DL/T 475-2006        《接地装置特性参数测量导则》

DL/T 846-2004        《高电压测试设备通用技术条件系列标准》

DL/T 596-2005        《电力设备预防性试验规程》

GB50150-2006　　     《电气装置安装工程电气设备交接试验标准》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900　　　　　　　 《电工名词术语》

GB/T16927.1~2-1997　 《高电压试验技术》

GB4793-1984 《电子测量仪器安全要求》

GB191        《包装贮运标志》

GB/T.311-1997        《高压输变电设备的绝缘与配合》

二、产品关键字：

直流接地故障测试仪、直流接地测试仪、直流系统接地故障测试仪、接地故障直流检测仪

三、功能简述：

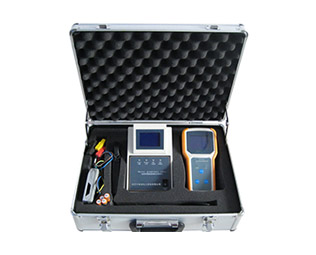

SPDF-3000是采用最新微计算机技术的新产品。在硬件上，信号发生器、检测器双层抗分布电容设计，消除分布电容影响;配置精度高、线性度好的传感器，直流信号检测灵敏度高达0.01mA，有效保证了采集的数据的准确；在软件上，利用了模糊控制理论和通信的噪声理论，并依据直流系统的特点优化了算法，即使系统有大分布电容的干扰、电磁脉冲干扰和其它噪声干扰的影响，也能准确地判断出接地故障点，为接地故障的查找提供了有力的保障。可对各种直流接地故障进行查找和精确定位，并精确计算该支路接地阻抗值。

SPDF-3000不仅解决了直流系统间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、多点接地等疑难故障的准确定位，并且还能准确的显示系统电压、对地电压、接地阻值、支路接地阻抗值,真正解决了运行及检修人员的后顾之忧。

四、仪器特点：

1. 产器特点：

具有自适应各个电压等级的直流系统，具有智能化的接地点方向判断功能，能够快速、准确地定位出多点接地、高阻接地、正负极接地、环路接地等各种接地故障，

2. 友好的人机界面：

人机界面简洁、清晰，操作简单，形象的绝缘指数显示和实时的波形显示，直观地反应出各检测支路的绝缘程度及接地故障点方向。

3. 高精度检测：

采用高精度传感单元（分辨率达0.01mA），具有精度高、线性好、检测范围宽，能实现对多点接地、高阻接地的定位。

4. 抗干扰能力强：

能有效排除交直流串电故障，不受接地故障点距离限制，通过软硬件上的合理设计，能抗系统各种复杂纹波干扰，实现对接地点的精确定位。

5. 输出功率小：

根据直流系统现场的实际情况，信号发生器可智能式产生1.0～5.0mA 的信号电流，最大功率小于0.05W，保障直流系统的安全、可靠运行。

6. 人性化的外观设计：

采用工程力学的外形设计，使用舒适，重量轻巧，携带方便。

7. 严格选用优良的元器件，科学的生产管理，保证装置的高靠性。

五、主要技术参数：

1．  适用直流系统电压：

220V±15%，110V±10%，48V±10%，24V±10%，或用户定制其它电压等级；

2．   抗对地分布电容范围：系统对地总电容≤100uF，单支路对地电容≤5uF；

3．   信号发生器输出功率： ≤ 0.05W

4．   信号发生器测量范围：

母线对地电阻测量：0－1000 KΩ；

系统对地容抗测量：0－1000 KΩ；

5． 检测器精度：< 10ｕA；

6． 检测器对接地故障定位范围：

220V直流系统：　0 ～ 500 KΩ

110V直流系统：　0 ～ 250 KΩ

48V直流系统：　 0 ～ 125KΩ

7． 环境温度：-35℃ ～ +50℃；

8． 相对湿度：≤ 95% (不结露)

9． 总质量：   2 kg

10． 外形尺寸（包装箱）：380x280x120（mm）

六、主要清单：

七、验收及技术培训：

1． 交货后供方须派技术人员指导用户进行1次现场实测，以验证仪器性能。

2． 卖方应负责对买方进行现场培训，并提供相应的培训资料。

八、技术服务：

1．设备的免费质保期不低于1年；

2．设备终身维护；

3．系统软件终身免费升级；

4．卖方对售后服务的需求必须在24小时答复，在48小时内提供技术服务；

5．卖方长期为买方提供备件采购和供应服务。
